设计一款芯片(Figure1-1蓝色框部分)可以生成正弦脉冲宽度调制波(单极性、双极性皆可),驱动H桥,进而在旋转变压器励磁线圈(抽象成RL负载,R=10ohm, L=100uH)中产生正弦波励磁电流。H桥低侧Shunt电阻(
=20mohm)将电流信号(0~1A)转换成电压信号(0~20mV),通过ADC采集,以实现控制励磁电流峰值。
各赛程阶段任务划分参考:
初赛阶段,聚焦SOC设计,要求全部电路,在仿真环境中进行验证;
分赛区决赛阶段,聚焦进阶指标,在仿真环境中进行验证;
全国总决赛阶段,搭建实物进行板级验证。如不能流片验证,可使用FPGA(包含关键功能数字控制代码)+外围器件(包括H桥,电机,ADC等)来验证。(H桥驱动推荐型号:MPQ6528, MOS管推荐型号:AO3400; 运算放大器推荐型号:TLV272, ADC芯片推荐型号:AD7356)
Figure 1-1 系统控制框图

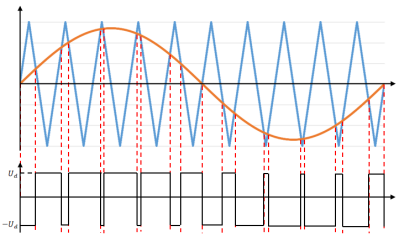

Figure 1-2 双极性SPWM
Figure 1-3 励磁电流控制示意
四、设计指标:
5.SPWM波的频率误差不超过±8%(SVPWM波的频率和系统时钟精度有关,比如系统时钟频率96MHz,频率偏差±5%,那么320kHz SPWM波的频率偏差也是±5%)
6.在每个SPWM载波的周期点触发ADC采样,ADC吞吐率不低于1Msps(每个载波周期执行一次ADC采样,即1/320kHz=3.125us采集一次),ADC参考电压可以由外部提供。
7.电流信号可以采用PGA或者OPAMP进行放大处理,增益不高于20倍(ADC差分输入范围为±VREF,等效到PGA输入范围为±VREF/GAIN)
五、附加题或进阶指标:
六、杯赛阶段及提交内容:
中期报告,请以大赛通知为准;
七、评分标准:
大项 | 内容 | 分值 | 评分要求 |
性能指标 (60分) | 1.系统指标 | 40分 | 1.在成本较低的方案下满足系统指标要求。(极限PVT,至少覆盖以下3种情况:T=85℃、Process=FF、VDD=3.6V;T=-40℃、Process=SS、VDD=3V;T=27℃、Process=TT、VDD=3.3V) |
2.系统建模 | 10分 | 1. Matlab建模,如果设计中建模不是必须的,则将分数移到电路指标中 | |
3.设计完整性 | 10分 | 1. 完整的系统电路图 | |
2. 完整的系统设计方案、仿真分析报告 | |||
优化指标 (15分) | 1.优化目标 | 15分 | 1. 创新性:系统或电路架构是否有创新; |
2. 版图设计(DRC/LVS验证)和后仿真报告 | |||
文档与现场表现(25分) | 1.现场答辩和演示 | 15分 | 1. 答辩和问答表现; |
2. 现场演示效果; | |||
2.文档质量 | 10分 | 1. 汇报PPT重点突出、条理清晰 | |
2. 设计方案原理分析合理、逻辑清晰 | |||
3. 仿真验证报告内容详细充分 | |||
附加题 (20分) | 进阶指标 | 20分 | 满足附加题条件指标要求。(极限PVT,至少覆盖以下3种情况:T=85℃、Process=FF、VDD=3.6V;T=-40℃、Process=SS、VDD=3V;T=27℃、Process=TT、VDD=3.3V) |
2.Hybrid ADCs, Smart Sensors for the IoT, and Sub-1V & Advanced Node Analog Circuit Design, Pieter Harpe, Kofi A.A.Makinwa, Andrea Baschirotto.
3.High-Resolution and High-Speed Integrated CMOS AD Converters for Low-Power Applications, Weitao Li, Fule Li, Zhihua Wang.
